3D谱仿真实验

实验简介

光谱线系的规律与原子结构有内在的联系，因此，光谱是研究原子结构的一种重要方法。光谱仪是将成分复杂的光，分解为光谱线的科学仪器，由棱镜和衍射光栅等构成，是光谱研究中重要仪器。利用光谱仪可以获取激发光谱、发射光谱、时间扫描谱等2D谱线，利用2D谱线，通过计算机模拟可以重建两个变量同时改变时光谱强度的变化情况，即3D谱，实现从三维空间上反应发光材料的物理性质和规律，3D谱具有重要的物理意义。



实验内容

1、学习Hitachi荧光光谱仪的操作

2、学习测量激发光谱、发射光谱及时间扫描谱。

3、掌握仿真软件实现3D谱的基本原理

4、利用测量光谱数据实现I(lex, lem)的3D谱，并分析其物理意义。



实验指导

1.  实验重点及难点：

（1）            掌握荧光光谱仪工作原理，学习使用荧光光谱仪测量样品光谱曲线；

（2）            掌握测量激发光谱、发射光谱、时间扫描谱等物理原理；

（3）            理解3D谱和激发光谱、发射光谱的关系；

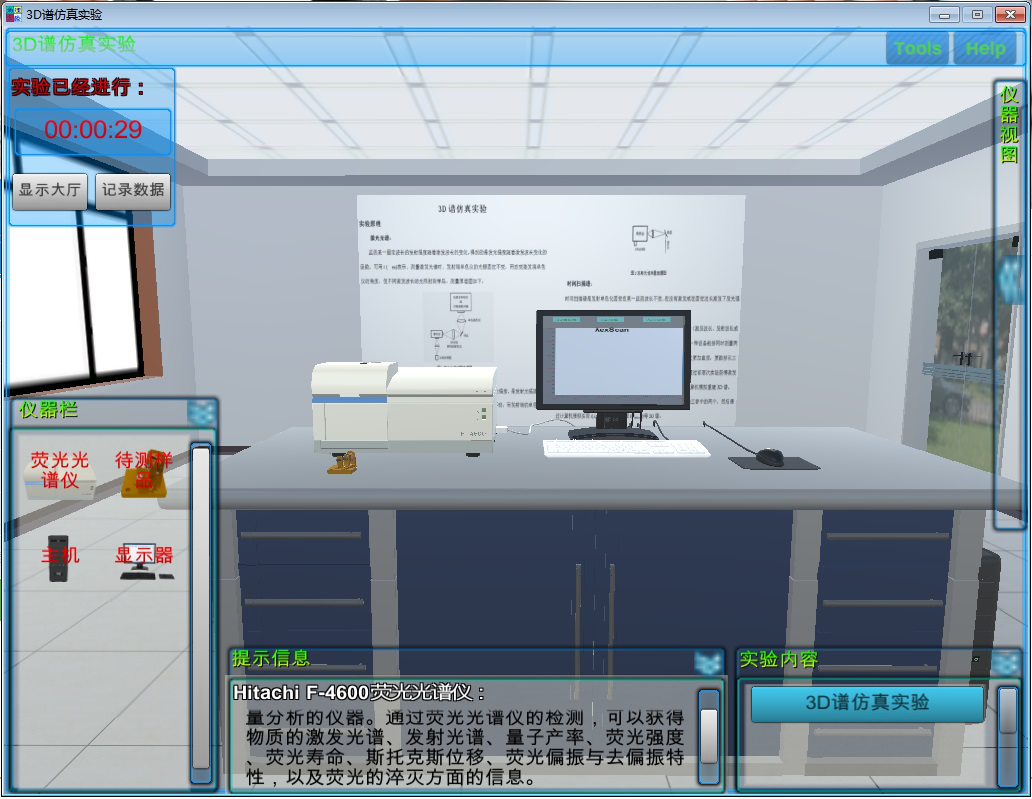

2.  辅助功能介绍:

界面的左上角的功能显示框:当在普通做实验状态下，显示实验实际用时、记录数据按钮；在考试状态下，显示考试所剩时间的倒计时、记录数据按钮、显示试卷按钮（考试状态下显示）。

右上角tools:各种使用工具，如计算器等。

右上角help和关闭按钮： help可以打开帮助文件，关闭按钮功能就是关闭实验。

实验仪器栏:存放实验所需的仪器，可以点击仪器栏中的仪器图片，单独观察实验仪器的三维结构视图。

提示信息栏:显示实验过程中的仪器信息，实验内容信息，仪器功能按钮信息等相关信息。

实验状态辅助栏:显示实验名称和实验内容信息。

三维摄像机控制操作：

使用键盘W键（向前）、S键（向后）、A键（向左）、D键（向右），或者方向键进行摄像机在3D场景中的移动；

使用键盘Q键（升高）、E键（降低）控制视角的高度；

使用F1键可以减弱实验场景中光照强度，F2键增加实验场景中的光照强度；

鼠标左键按下，并在实验场景中移动，可以控制镜头观察方向；

滑动鼠标滚轮，可以拉近摄像机距离观测仪器的距离；
